デジタル式試験

アンカーにねじりトルクをかけず、
誰でも正確にテストできる試験方法です。

負荷ナットを回し、回転止めの施された中筒をねじで引張り上げ、負荷をかけるアンカーボルトにねじりトルクをかけない方式(リニア・スライド・ロード機構内蔵)によるデジタル式測定方法です。

機材搬入

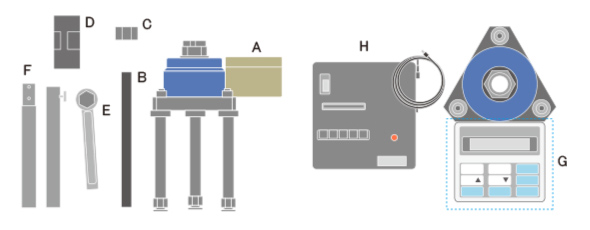

1 機材搬入
機材搬入

引張試験機の機材を搬入します。

1 機材搬入

  • A.AT-10(本体)
  • B.センター・シャフト
  • C.センター・シャフト用ナット
  • D.カップリング(ジョイントナット)
  • E.レンチ
  • F.レンチハンドル・延長ロッド
  • G.測定表示部(操作スイッチ)
  • H.プリンター

↓

2 試験アンカー確認
試験アンカー確認

ボルトサイズを確認し、適合するカップリングを使用します。

2 試験アンカー確認

↓

機材設置

1 機材設置
機材設置

試験アンカーのボルトサイズを確認し、適合するカップリング(ジョイントナット)を使用します。

1 機材設置

↓

2 センターシャフト取り付け
センターシャフト取り付け

アンカーボルト、センターシャフトのカップリング(ジョイントナット)による接続を確実におこないます。

2 センターシャフト取り付け

↓

3 本体設置・調整
本体設置・調整

脚のネジで本体とセンターシャフトが直交するように調節します。

3 本体設置・調整

↓

4 機材固定
機材固定

センターシャフト用のナットを取り付け、軽く締め付けます。

4 機材固定

↓

5 プリンター接続
プリンター接続

測定表示部、プリンターの電源をONにします。

5 プリンター接続

↓

機材設置完了

加圧・引張強度試験開始

1 数値調整
数値調整

測定表示部の操作ボタンで設定荷重値を入力し、ゼロ調整ボタンを長押ししてゼロ調整をおこないます。

1 数値調整

↓

2 数値リセット
数値リセット

ゼロ調整ボタンを長押ししてゼロ調整をおこなった後、試験を開始します。

2 数値リセット

↓

3 加圧
加圧

本体のナットにレンチをセットして“負荷側”にゆっくり回転させて加圧します。

3 加圧

↓

4 計測
計測

表示部の数値を確認しながら設定値まで加圧していきます。

※設定荷重値に到達するとアラームが鳴ります。

4 計測

↓

5 確認
確認

プリンターの印字ボタンを押すと日付、荷重値、変位値などを印字したレシートを出力します。

※引張強度試験時の加圧速度は約5kN/秒位でおこないます。

5 確認

↓

引張強度試験完了
