コンクリート
乾燥収縮や、地震などによりひび割れが発生すると、経年によりさらにき裂が増進し、き裂周囲が欠損、剥落する事があります。
コンクリート躯体や外壁仕上げ材の劣化や構造的変状や損傷などにより、アンカー施工位置に不良箇所がある場合、アンカーの固着力は期待できません。
まず、アンカーボルト周囲のコンクリート躯体を目視、触手、打診により点検し、詳細調査として超音波を利用したひび割れ深さ測定を行います。
ひび割れ・うき
- ひび割れ

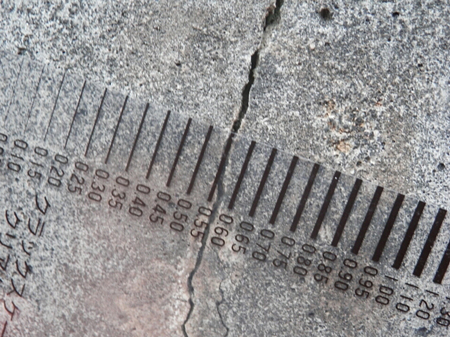

- ひび割れ幅測定

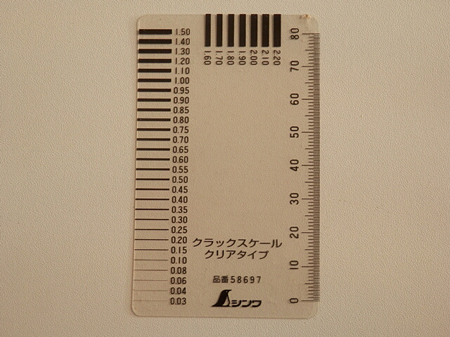

- クラックスケール

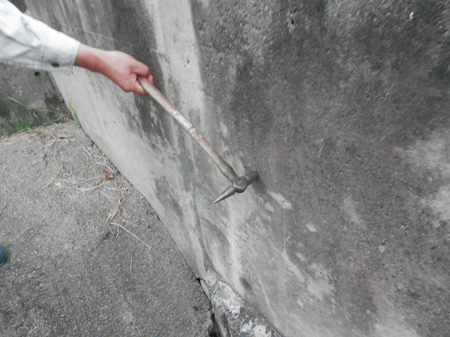

- コンクリート躯体打診

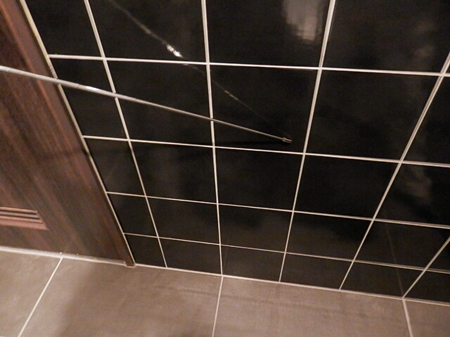

- 外装仕上げ材打診

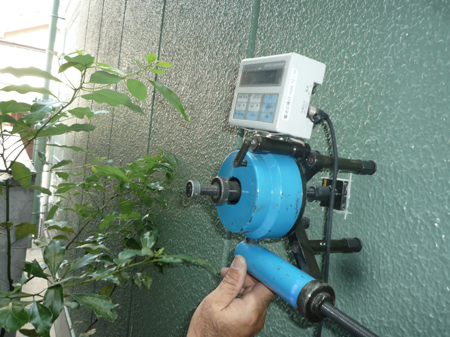

- 塗装付着力試験

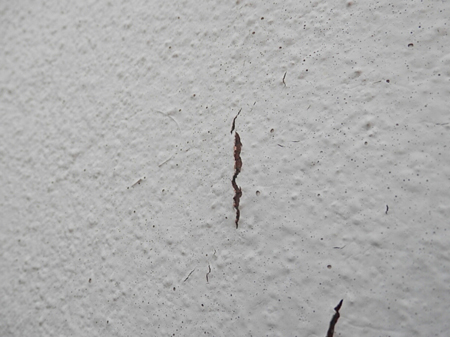

- 塗装ひび割れ

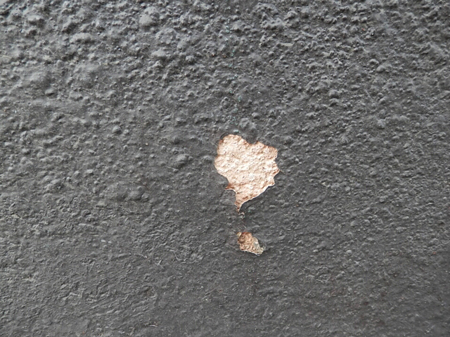

- 塗装はく落

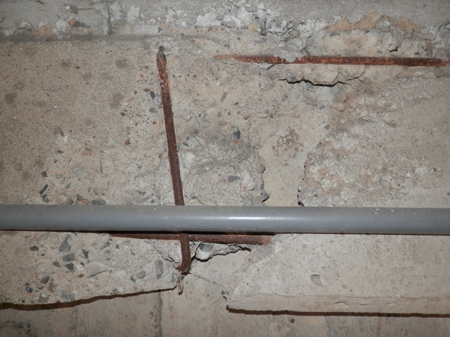

- コンクリートはく落、鉄筋露出

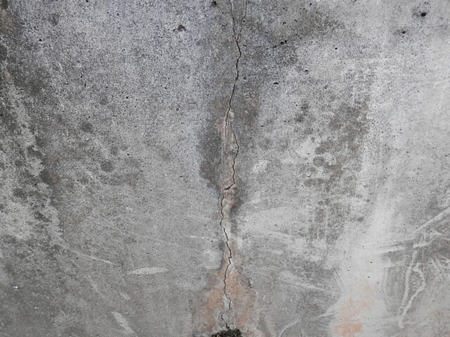

ひび割れ
点検方法 | 目視 |
---|---|
点検および 試験方法 |
ひび割れ幅 0.3mm以上 |
判定 | 有無 |
各規格・規準 | 建築物点検マニュアル |
点検方法 | 目視 |
---|---|
点検および 試験方法 |
さび汁が出ていないか |
判定 | 有無 |
うき・はく落・欠損
点検方法 | 目視、触手 |
---|---|
点検および 試験方法 |
白華、さび、き裂、はく落、欠損の有無 |
判定 | 有無 |
各規格・規準 | 建築物点検マニュアル |
点検方法 | 打診 |
---|---|
点検および 試験方法 |
打撃音の高低の変化 |
判定 | 有無 |
点検方法 | 目視、触手 |
---|---|
点検および 試験方法 |
欠損 |
判定 | 有無 |
圧縮強度
あと施工アンカーは、コンクリート躯体強度に大きく影響されます。アンカーを新たに施工する場合に、竣工年が古い場合やコンクリート躯体の劣化など、圧縮強度が不明な場合には、コンクリートの圧縮強度を測定する必要があります。
コンクリート圧縮強度の推定はコア法やリバウンドハンマー法などがあります。
コア法は、構造物からコンクリートコアを採取する方法、リバウンドハンマー法はコンクリート表面を測定器を用いて打撃し、反発度により圧縮強度を推定します。

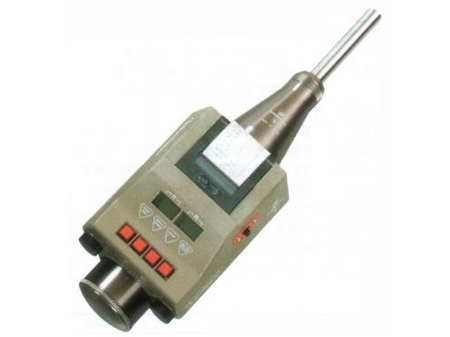

- リバウンドハンマー

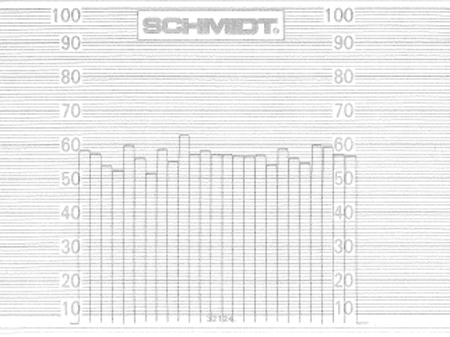

- 例 リバウンドハンマー測定結果

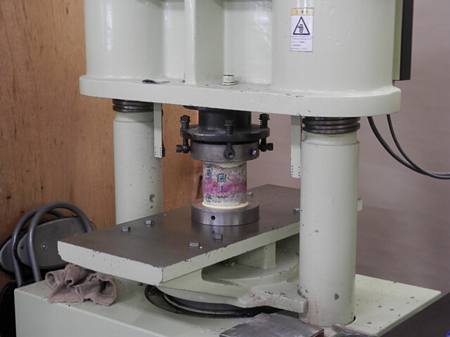

- 圧縮強度試験

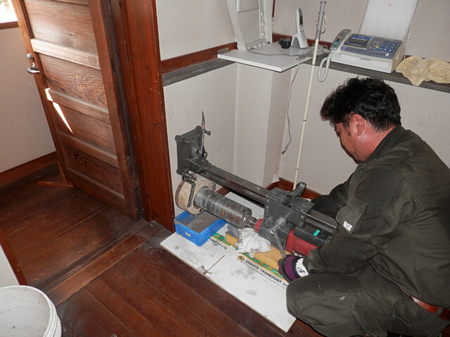

- コア採取状況
点検方法 | コア |
---|---|
判定 | 規格規準による |
各規格・規準 | コアによる採取 |
点検方法 | リバウンドハンマー |
---|---|
判定 | 規格規準による |
各規格・規準 | リバウンドハンマーの反発度 |
中性化
コンクリート構造物の性能が低下する原因の一つに、排気ガスなどの二酸化炭素や酸性雨などの影響を受けて、アルカリ性であるコンクリートが中性化することが挙げられます。
内部鉄筋に腐食が生じ、ひび割れの発生、かぶりコンクリートの剥離・剥落、鋼材の断面欠損が発生し、コンクリート構造物の性能低下が生じます。
試験方法として、採取したコア表面で行う「コア表面法」、割裂面で行う「コア割裂法」、コンクリート表面をはつりとって行う「はつり法」があります。
簡易的に行う中性化深さ試験方法として NDIS3419「ドリル削孔粉を用いたコンクリート構造物の中性化試験方法」があります。

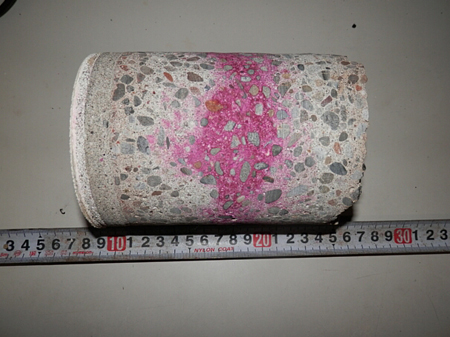

- コア表面にて試験

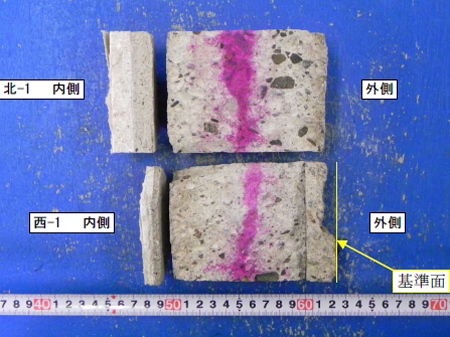

- 割裂面にて試験
- ドリルによる中性化深さ測定方法
点検方法 | コア |
---|---|
判定 | 規格規準による |
各規格・規準 | コアによる採取 |
点検方法 | ドリル削孔粉 |
---|---|
判定 | 規格規準による |
各規格・規準 | ドリル削孔粉による測定 |
塗装
点検方法 | 目視、触手 |
---|---|
点検および 試験方法 |
割れ、浮き、はく落、チョーキング |
判定 | 有無 |
各規格・規準 | 建築物点検マニュアル |
