アンカーボルト
ゆるみ・脱落
ゆるみ脱落は、ボルトがゆるみ、抜け落ち、もしくは破断している状態を指します。
経年劣化などによりゆるむ場合もあります。
本体固定部のアンカーボルトにゆるみ・脱落がないか目視・触手・打診により確認します。
疑わしいと思われるアンカーボルトについては、引張試験による詳細点検をおすすめします。
| 点検方法 | 目視、接触 |
|---|---|
| 点検および 試験方法 |
直接手で触り、がたつきが無いか |
| 判定 | 有無 |
| 各規格・規準 | 一般社団法人 日本建築あと施工アンカー協会 |
| 点検方法 | 打音 |
|---|---|
| 点検および 試験方法 |
打撃音が高い音か、鈍い音か（濁音） |
| 判定 | 濁音は不良 |
腐食
ボルトの錆による腐食を目視・打診により確認を行います。

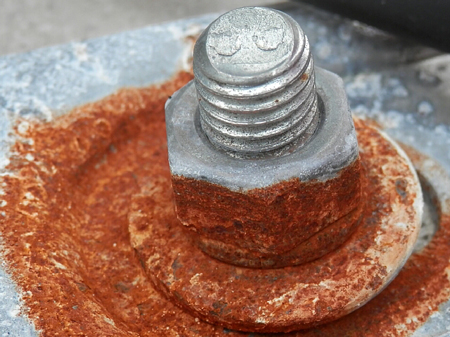

防食機能の劣化 孔食

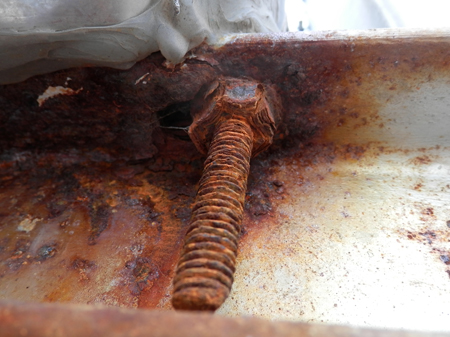

部材取付ボルト腐食、断面欠損
| 点検方法 | 目視、打診 |
|---|---|
| 点検および 試験方法 |
錆、錆による断面欠損 |
| 判定 | 有無 |
| 各規格・規準 | 点検マニュアル |

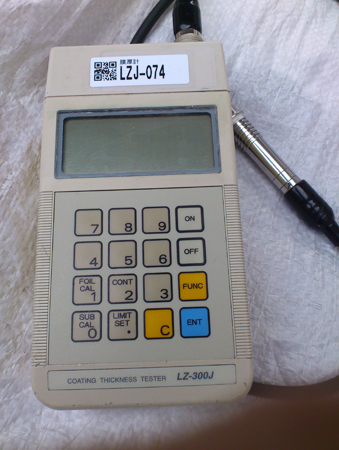

めっき厚
締付管理(トルク確認)
トルクレンチなどを使用してゆるみの確認を行うとともに、確実に締付けたことを確認します。
| 点検方法 | トルクレンチ |
|---|---|
| 点検および 試験方法 |
設計による締付け値以上 |
| 判定 | 良・否 |
| 各規格・規準 | 一般社団法人 日本建築あと施工アンカー協会 |

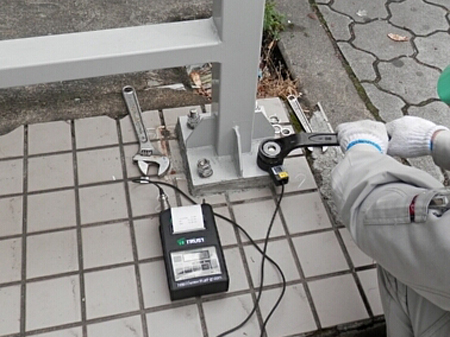

引張試験
アンカーボルトの引張強度を引張試験機を使用し確認します。
| 点検方法 | 引張試験機 |
|---|---|
| 点検および 試験方法 |
設計による引張試験値以上 |
| 判定 | 良・否 |
| 各規格・規準 | 一般社団法人 日本建築あと施工アンカー協会 |
長さ試験
超音波パルス反射法によりアンカーボルトの長さを測定します。

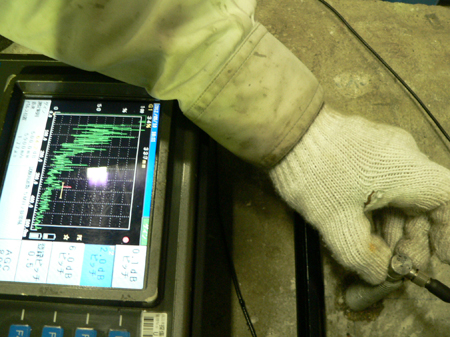

アンカーボルト長さ試験
| 点検方法 | 超音波による長さ測定 |
|---|---|
| 点検および 試験方法 |
部材確認 |
| 判定 | 確認 |
| 各規格・規準 | 日本工業規格 |
